Вом на минитракторе своими руками

Полный размер

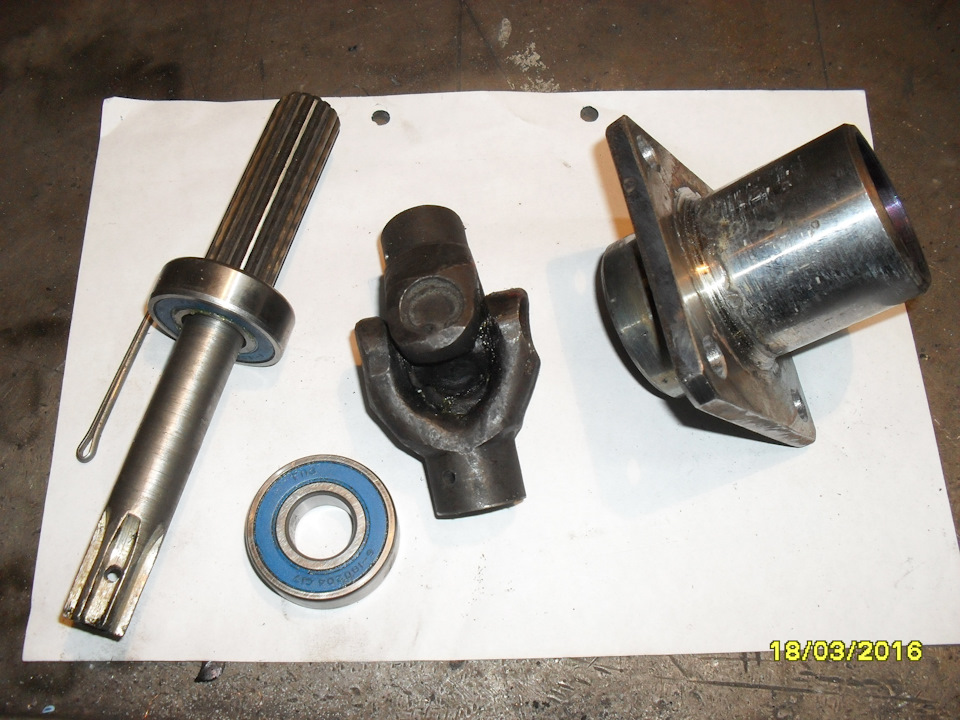

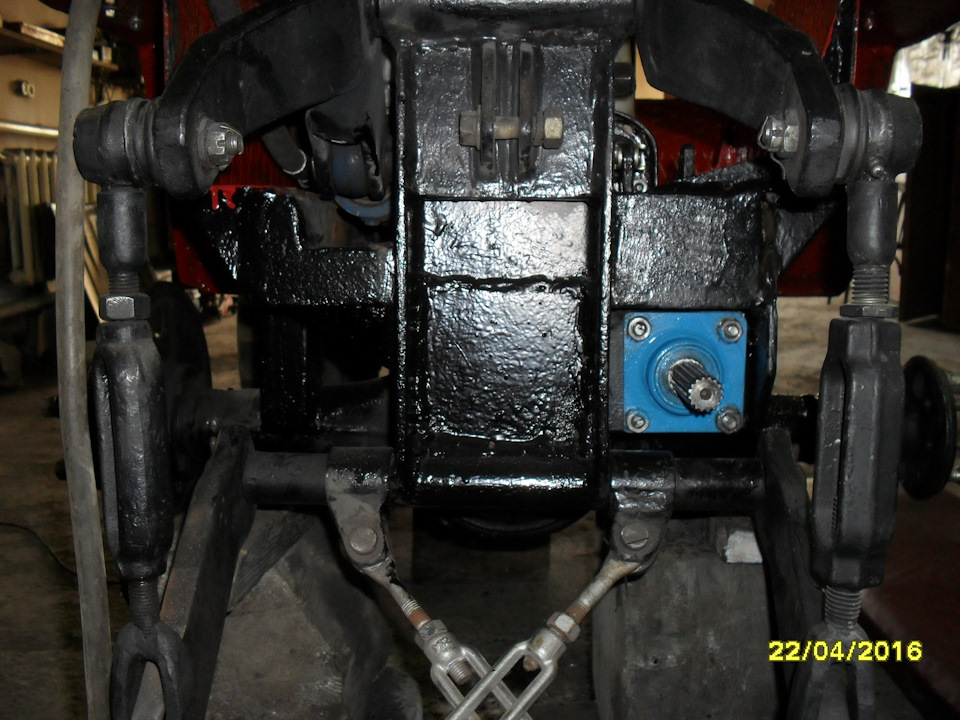

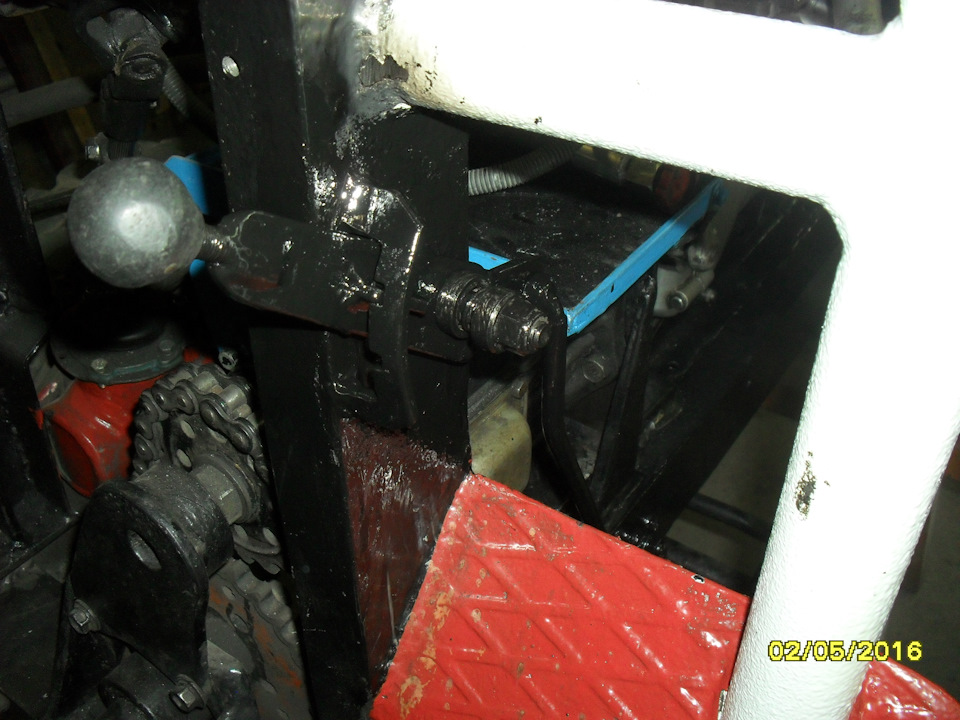

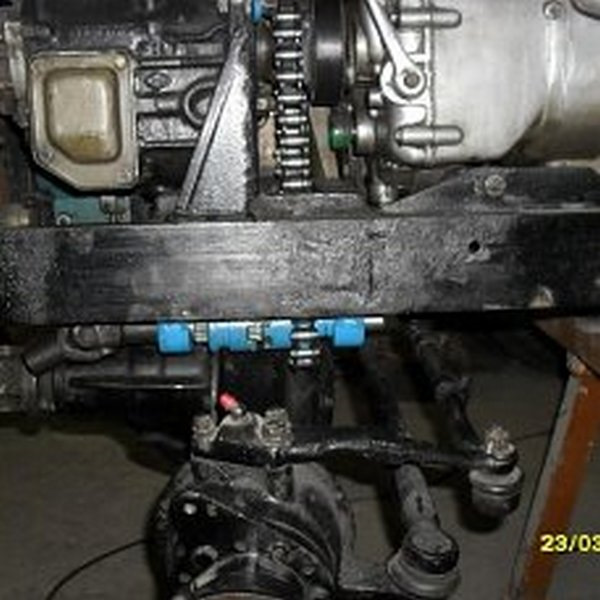

Для привода навесных агрегатов ( фреза, роторный снегоочиститель) сделал вал отбора мощности. Приводится он от первой КПП Ураловского двигателя. На соединительном вале между двумя коробками установлена звездочка на 11 зубьев. Внизу под рамой трактора находится сам привод вала. Имеет разъемное кулачковое соединение. Вал крутится на двух опорах ( по два 203 подшипника). Далее соединяется через две крестовины с валом диаметром 20мм. с выходом в задней части трактора. Включается вал с помощью вилки, тяги и рукоятки около щитка приборов. Рукоятка имеет два фиксированных положения " вал включен" и "вал выключен". Для включения или выключения вала нужно отжать рукоятку включения в бок, а потом уже передвинуть. Сам он не передвинется. Фиксатор держит рукоятку с помощью пружины очень надежно. На валу снизу рамы стоит звездочка 18 зубьев ( изначально стояла на 13 зубьев) и свободно крутится на игольчатом подшипнике. Когда вал отбора не включен, то звездочка просто крутится с помощью приводной цепи. Когда вал отбора включаю, то шлицевая муфта соединяет звездочку с валом. Вал начинает вращаться.

Полный размер

Полный размер

Полный размер

Полный размер

вом на минитракторе своими руками

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

1 год Метки: самостоятельный ремонт

Поделиться:


Источник: https://www.drive2.ru/l/476185842679808212/


ВОМ (вал отбора мощности ) на минитрактор своими руками


Вом на минитракторе своими руками
