Подкатное колесо на прицеп своими руками

Zoom

Всем привет. Сделаю запись и в прицеп этом сообществе.
Не думал, что упорное колесо мне станет нужным. Так как при покупке прицепа денег на оборудование не было, от упорного колеса отказался со словами сам сделаю, если нужен будет. Цель была сделать, не потратив ни рубля. Что из этого вышла.

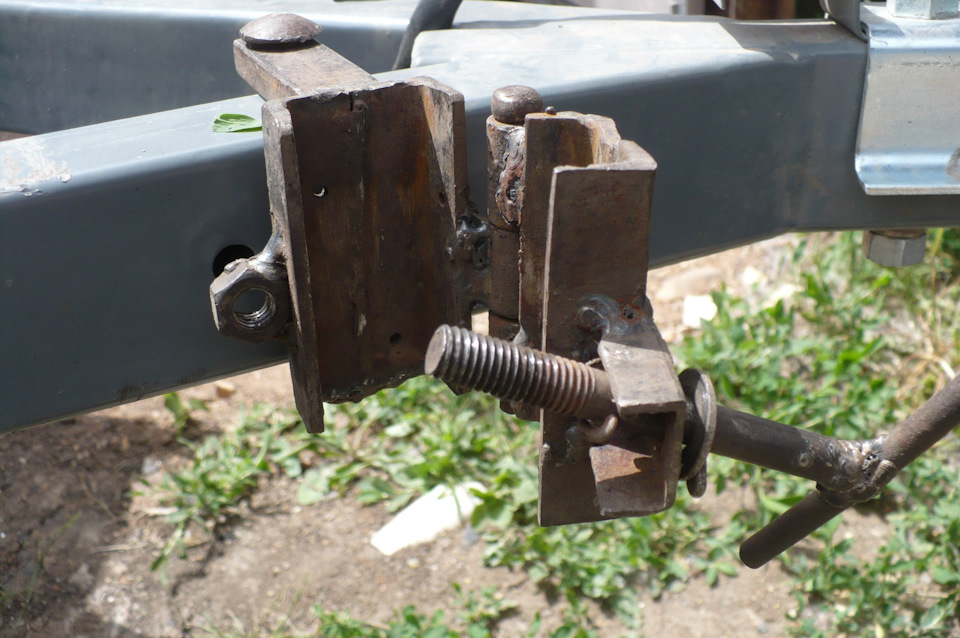

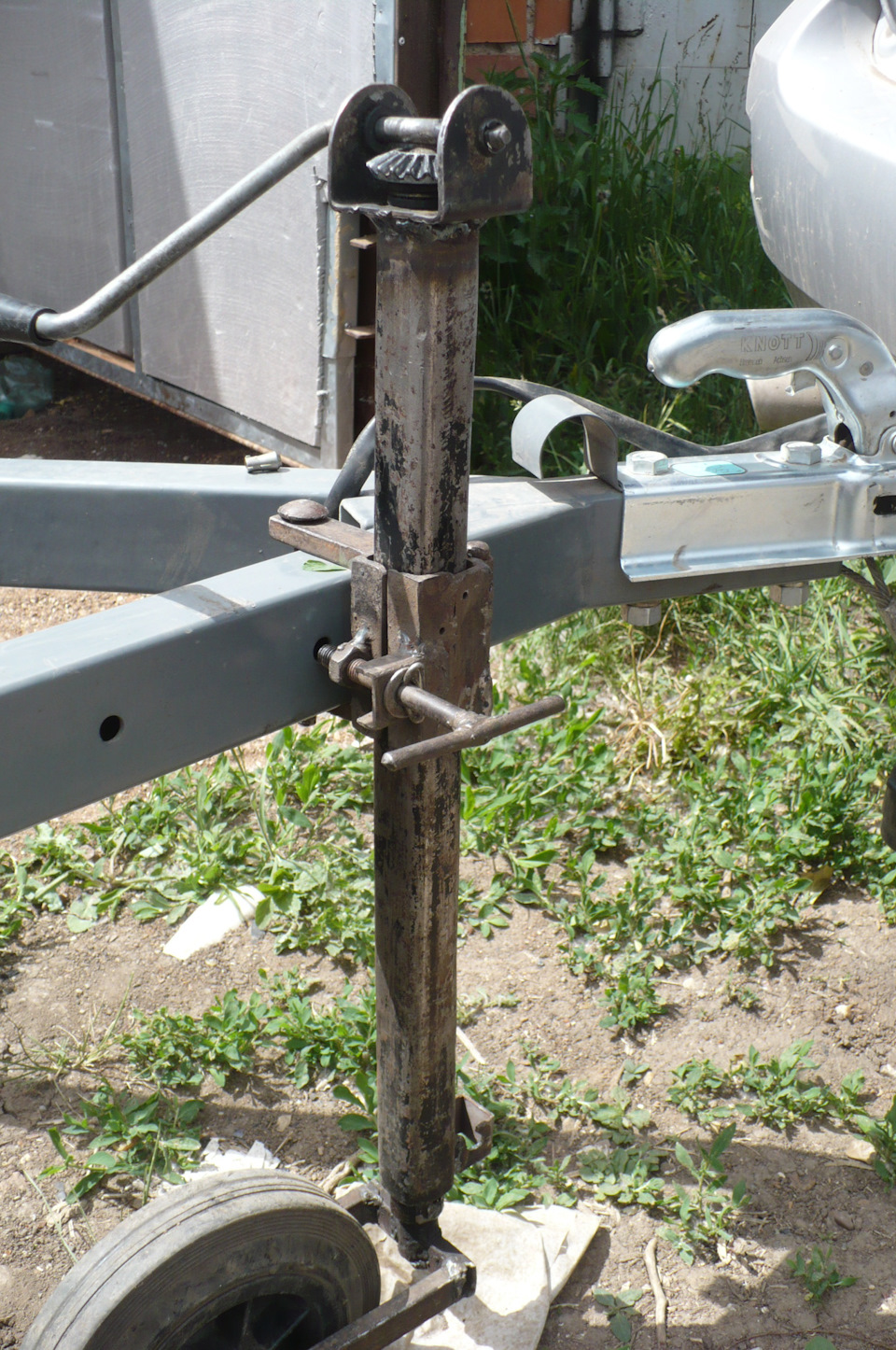

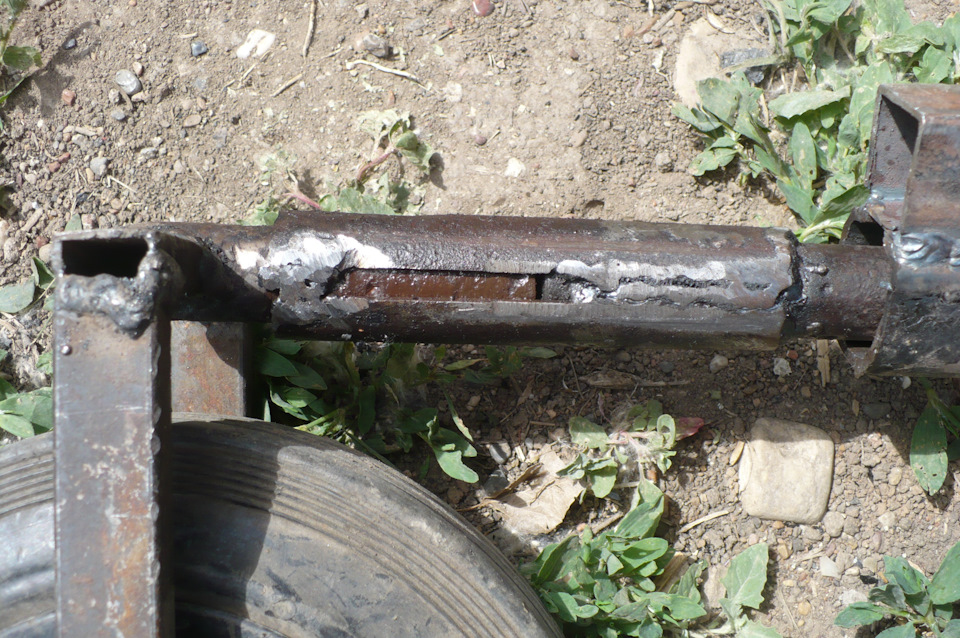

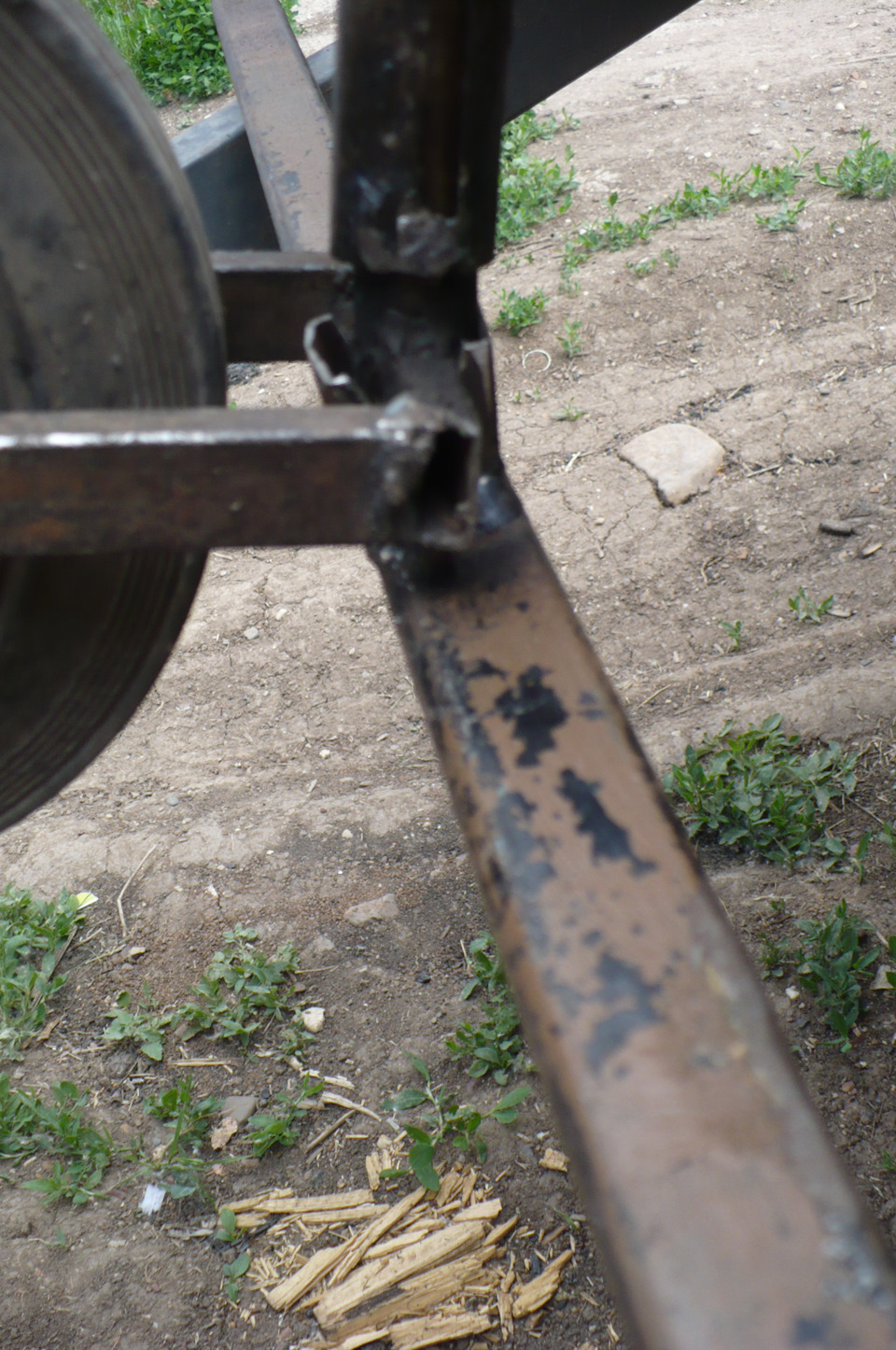

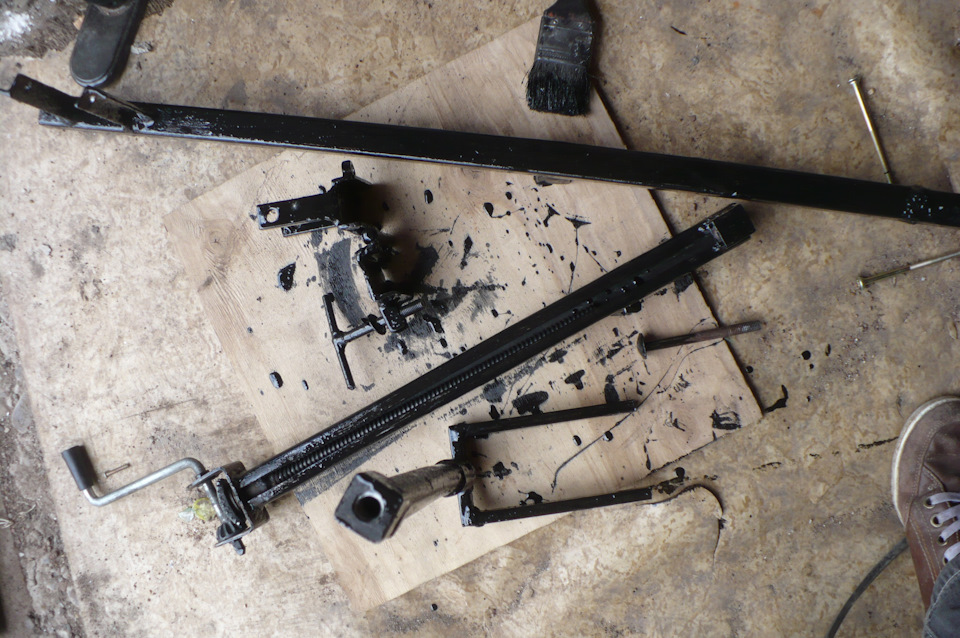

Итак, колесо было, от чего не знаю. Домкрат отдал друг при продаже авто у него их была два. Все остальное своими руками. Крепление стойки делал из уголков. Петлю из старой дверной петли разрезов на 4 части. Использовано только три. Сам домкрат отрезал верх, так как при поднимание ось домкрата упирается в ось ручки. Разобрав ось домкрата сняв шестеренку вставил кусок трубы и обварил. Идеально конечно поставить упорный подшипник. Так как колесо должно крутится было принято решение. Отрезать кусок трубы на две части и вставить в них дверную петлю и обварить. Предварительно у дверной петли обварил ось. И в нижнюю часть трубы положил шарик. Чтоб ось упиралась.
Испытав, понял, что ось двери слабовата и работает на излом. Отрезать кусок трубы на две части и обварить. Естество та часть, которая внизу стала больше чем сам домкрат. Пришлось обстучать на наковальне на высоту трубы. Ставить на упорный подшипник с площадкой для колеса не хотел. Так как получается большая высота при подъеме опорного колеса и упор домкратом, не используя колесо, не получается. Но самое правильное решение при эксплуатации прицепа его снимать.

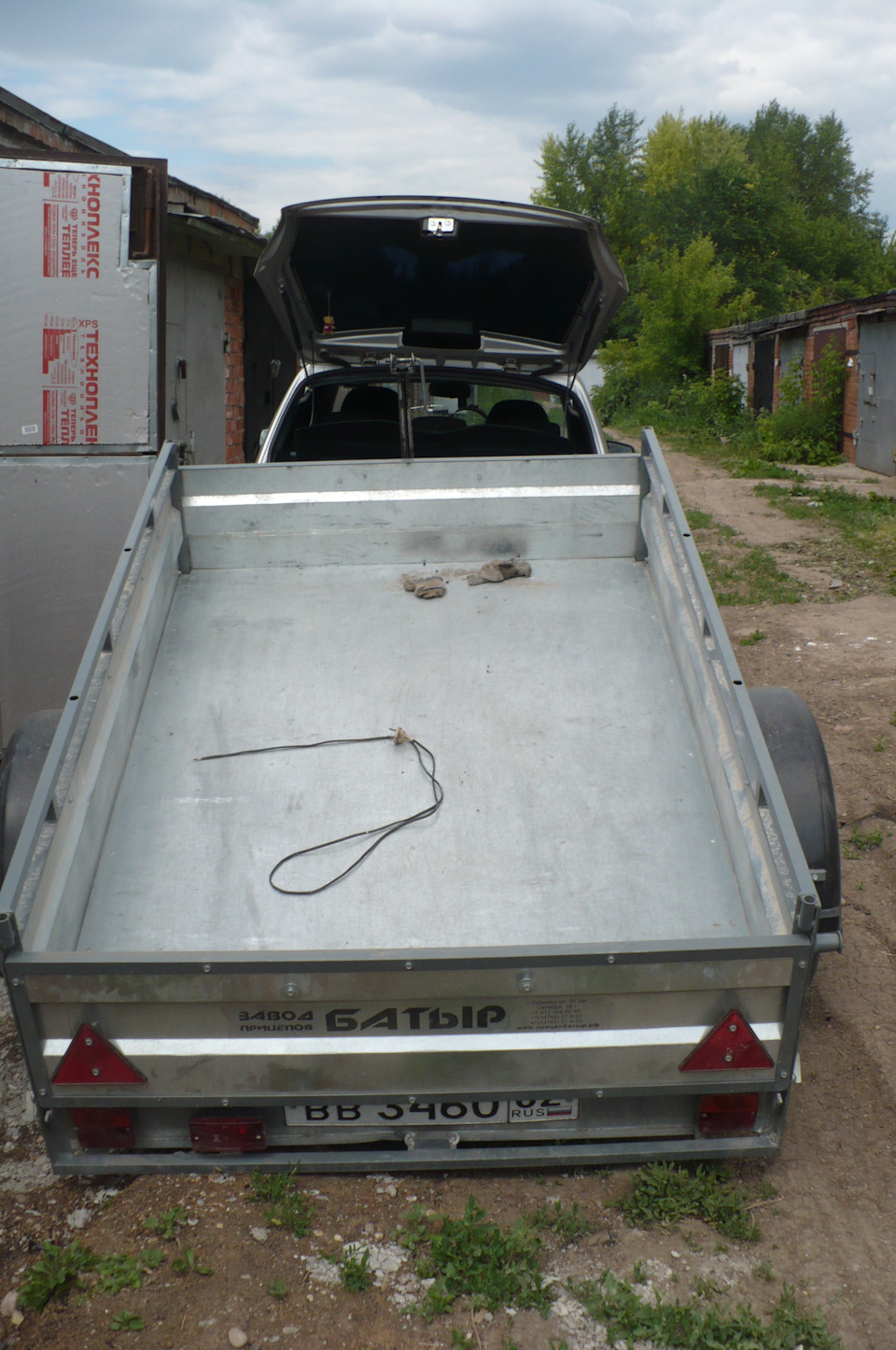

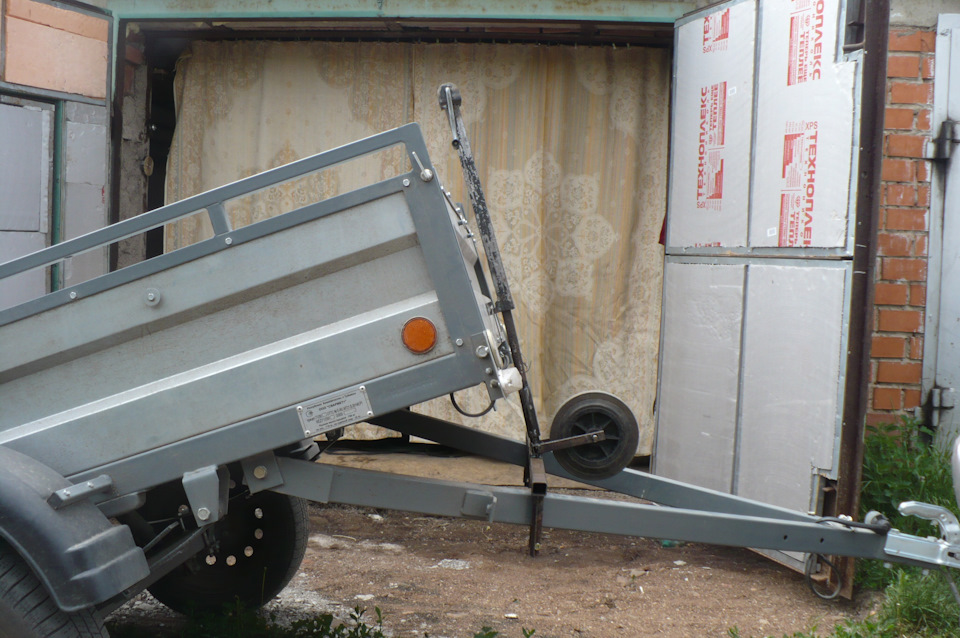

При установке крепление в раме прицепа есть отверстие, как оказалось кстати, ведь ширина корпуса домкрата разная. При разгрузке гравия понял, что к самосвалу еще нужен упор. Так при разгрузке груз с краю съезжает, и прицеп стремится обратно в низ. Поднимать приходилось вновь.

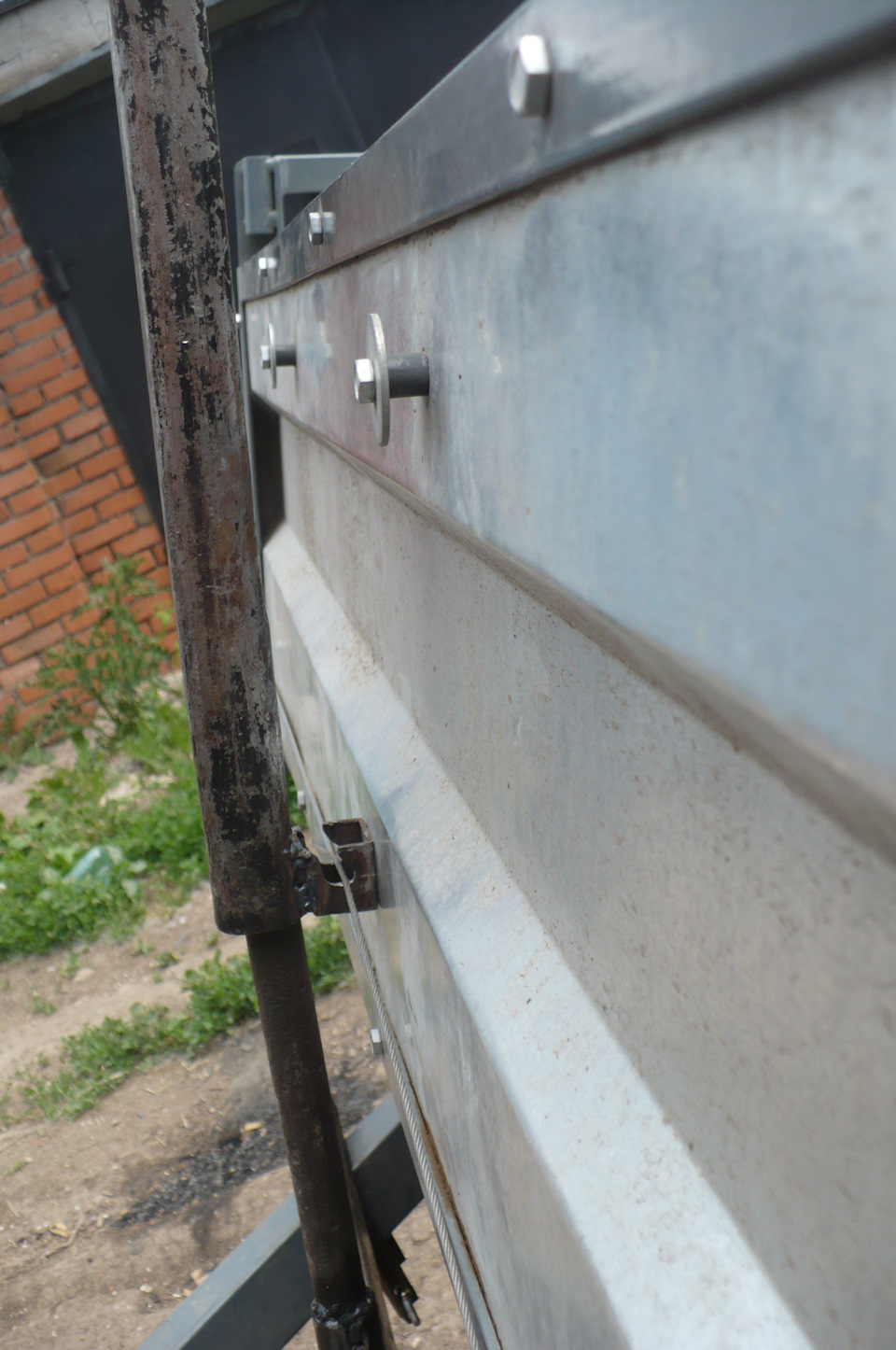

Так как было принято решение делать упорное колесо, сразу думал, как его использовать для разгрузки. Прицеп находится на гарантии, по этому не стал варит или что то изменять. Трос при начальной эксплуатации и спокойно ходит в «клык». На трос в этом месте будет надета трубка чтоб не срезало. Подъем домкрата хватает.
Остальное на фото. По поводу сварки не объяснили и показали.
Как видите не для красоты, а для родной спины.

Zoom

Zoom

Zoom

Zoom

Zoom

Zoom

Zoom

Zoom

Zoom

Zoom

Zoom

Zoom

Zoom

Zoom

Zoom
